Différence entre les connecteurs Wafer et les connecteurs WTB (Wire-to-Board)
2025-02-24 10:43:38
Différences entre les connecteurs Wafer et WTB (Wire-to-Board)
1. Définition et application

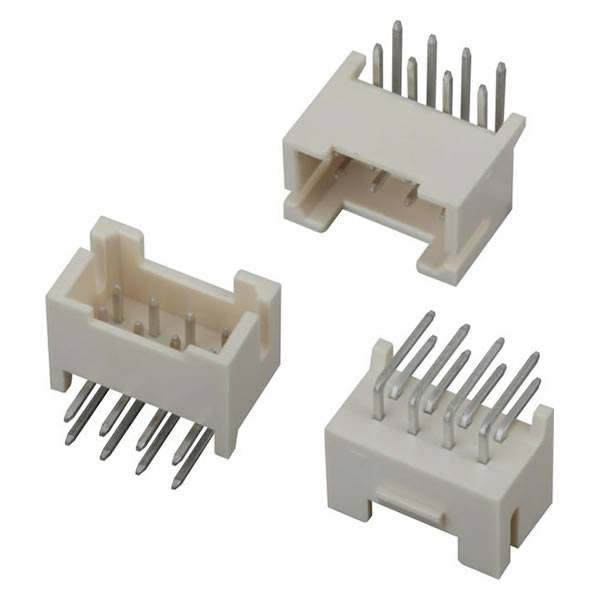

Connecteur Wafer : Désigne généralement un connecteur Board-to-Board (B2B) ou Wire-to-Board (WTB) avec un boîtier en plastique. Ses bornes sont intégrées dans une coque plastique et il est utilisé pour la connexion entre PCB ou entre un PCB et un câble.
Connecteur WTB (Wire-to-Board) : Spécifiquement conçu pour connecter des fils à une carte PCB via des bornes. Il est adapté aux équipements électroniques nécessitant un câblage externe, comme l’alimentation électrique et la transmission de signaux.
2. Différences structurelles
| Critère | Connecteur Wafer | Connecteur WTB |
|---|---|---|
| Mode de connexion | Board-to-Board (B2B) ou Wire-to-Board (WTB) | Wire-to-Board |
| Type de borne | Broches ou sockets, généralement en rangée simple ou double | Bornes filaires et prises PCB |
| Méthode de fixation | Montage SMT ou THT | Sertissage côté fil, soudure ou insertion côté PCB |
| Pas courants | 0,8mm, 1,0mm, 1,27mm, 2,0mm, 2,54mm, etc. | 1,25mm, 2,0mm, 2,54mm, 3,96mm, etc. |
| Applications | Connexion entre PCB, transmission de signaux | Connexion des câbles d’alimentation ou de données à un PCB |
3. Applications
Connecteur Wafer : Utilisé dans l’électronique grand public (ordinateurs portables, téléviseurs, téléphones), l’électronique automobile et les équipements industriels.
Connecteur WTB : Adapté aux appareils électroménagers, aux alimentations électriques et aux équipements industriels nécessitant un câblage externe.
4. Recommandations de choix
Pour connecter directement une carte PCB à une autre ou pour une fixation permettant un branchement/débranchement, privilégiez un connecteur Wafer.
Pour relier un faisceau de câbles à un PCB, optez pour un connecteur WTB, mieux adapté aux configurations flexibles.
