L'installation des connecteurs FPC (circuit imprimé flexible) nécessite une attention minutieuse pour garantir une connexion électrique stable et une performance mécanique fiable à long terme. Tout d'abord, avant l'installation, vérifiez que le connecteur FPC correspond aux spécifications du FPC et assurez-vous que la partie "golden finger" est propre et intacte. L'environnement doit être maintenu sec et exempt de poussière pour éviter que la poussière ou les objets étrangers n'affectent la qualité de la connexion.

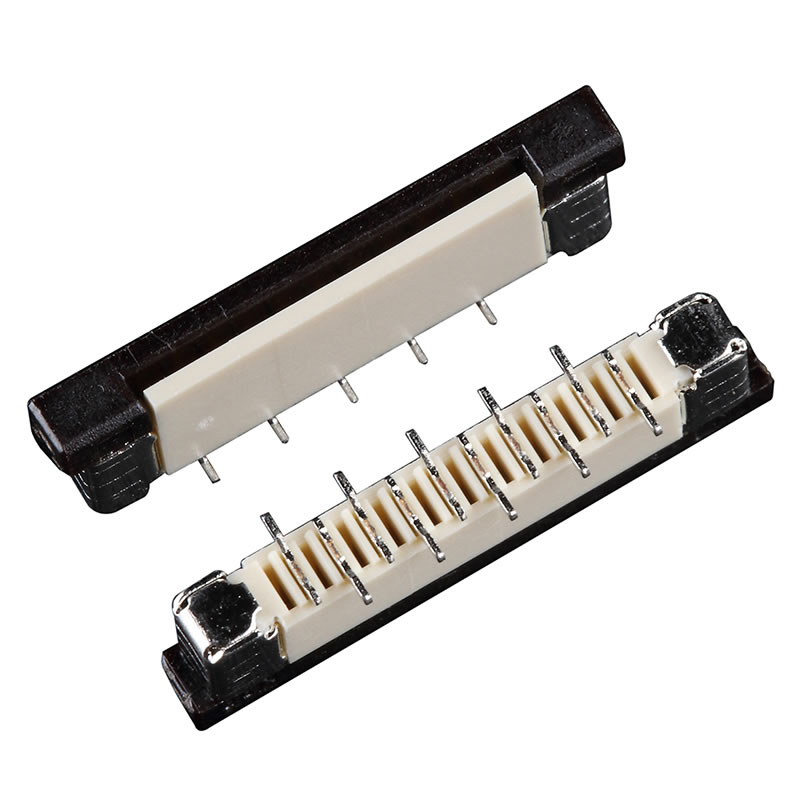

Les types courants de connecteurs FPC comprennent les modèles ZIF (Zero Insertion Force), LIF (Low Insertion Force) et soudables, avec des méthodes d'installation légèrement différentes. Lors de l'installation d'un connecteur ZIF, ouvrez d'abord délicatement le verrou à l'aide de pincettes ou de vos doigts pour le mettre en position ouverte ; les connecteurs LIF peuvent être insérés directement sans ouvrir le verrou. Lors de l'insertion du FPC, assurez-vous que la partie "golden finger" est alignée avec la fente du connecteur, insérez lentement et uniformément pour éviter une insertion inclinée ou une pression excessive, afin d'éviter d'endommager les contacts ou d'entraîner un mauvais contact.

Pour le connecteur ZIF, après insertion du FPC, fermez le verrou pour garantir que le FPC soit bien maintenu ; les connecteurs LIF se fixent automatiquement après insertion, tandis que le connecteur FPC soudable doit être fixé avec de la soudure une fois que les pastilles sont alignées. Une fois l'installation terminée, tirez doucement sur le FPC pour vous assurer qu'il ne se détache pas et vérifiez si le verrou est complètement fermé.

Enfin, effectuez un test de fonctionnalité électrique pour vérifier que la transmission du signal est normale et que le connecteur est correctement installé. Pour les applications dans des environnements à haute vibration ou spéciaux, des fixations ou de la colle peuvent être utilisées pour renforcer le FPC et améliorer sa stabilité et sa résistance aux interférences. Ces étapes d'installation précises permettent d'améliorer la durée de vie du connecteur FPC et la performance de l'équipement.
